特點優勢雙通道型號將兩臺信號發生器換成一臺，并且能夠提供兩路嚴格同步或完全獨立的信號，節省成本和工作臺上空間。高達 2 GS/s 采樣速率以精細的時基分辨率生成波形。最高 20 V?p-p?幅度，50 Ω 負載 (AFG3011)創建高幅度信號且不需要外部功率放大器，節省成本和設置時間。25 個快捷鍵通過直接訪問常用功能和參數，縮短設置和評估時間。超大 5.6" (142 mm) 彩色顯示器所有
特點 | 優勢 |
| 雙通道型號 | 將兩臺信號發生器換成一臺，并且能夠提供兩路嚴格同步或完全獨立的信號，節省成本和工作臺上空間。 |
| 高達 2 GS/s 采樣速率 | 以精細的時基分辨率生成波形。 |
| 最高 20 V?p-p?幅度，50 Ω 負載 (AFG3011) | 創建高幅度信號且不需要外部功率放大器，節省成本和設置時間。 |
| 25 個快捷鍵 | 通過直接訪問常用功能和參數，縮短設置和評估時間。 |
| 超大 5.6" (142 mm) 彩色顯示器 | 所有相關設置和波形圖形可一目了然，讓您對信號完全放心。 |
| 深度僅 6.6" (168 mm) | 節省寶貴的工作臺空間。 |
| ArbExpress? 軟件 | 方便地創建和修改波形 - 從泰克示波器中無縫導入波形，或者通過公式編輯器、徒手繪制、點繪制或波形數據創建波形。 |

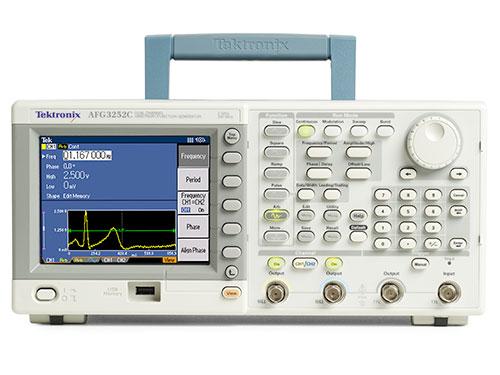

無可比擬的性能、通用性、直觀的操作和經濟性使AFG3000C系列函數、任意波形和脈沖發生器成為業內最實用的儀器。
10?MHz, 25?MHz, 50?MHz, 100?MHz, 150?MHz或240 MHz正弦波形
14?bits, 250?MS/s, 1?GS/s或2 GS/s 任意波形
幅度高達20 Vp-p?至50 Ω負載
5.6英寸顯示器，為設置和波形形狀樹立全面的信心
多語言和直觀操作，節約設置時間
脈沖波形，支持可變邊沿時間
AM, FM, PM, FSK, PWM
掃描和突發
雙通道型號節約了成本和工作臺空間
前面板上USB連接器，用來在存儲設備上存儲波形
USB、GPIB和LAN
LabVIEW和LabWindows/IVI-C驅動程序
電子測試和設計
傳感器仿真
功能測試
教育和培訓
用戶可以選擇12種不同的標準波形。可以以高采樣率生成長達128K的任意波形。在脈沖波形上可以獨立設置前沿時間和后沿時間。外部信號可以連接并增加到輸出信號中。雙通道模式，可以生成兩個完全相同或完全不同的信號。所有儀器都具有高度穩定的時基，每個漂移僅±1?ppm。
所有型號配備彩色TFT LCD屏幕，一目了然地顯示所有相關波形參數和圖形波形。這為信號設置提供了全面的信心，讓您把重點放在手邊的任務上。快捷鍵可以直接進入常用功能和參數。菜單結構清晰，可以方便地選擇其他功能。這縮短了學習及重新學習怎樣使用儀器所需的時間。感觀與世界上最流行的TDS3000示波器一模一樣。
通過這種PC軟件，可以從任何泰克示波器中無縫導入波形，也可以使用標準函數、公式編輯器和波形數學運算定義波形。
除另行說明外，所有技術規格均受保證。除另行說明外，所有技術規范適用于所有型號。
1不保證既定典型值。但是，80% 或以上的制造設備將按室溫（大約 25?°C）指示的電平運行。
正弦波
??頻率范圍
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| 1?μHz ~ 10?MHz | 1?μHz ~ 25?MHz | 1?μHz ~ 50?MHz |
突發模式下正弦波
| 1?μHz ~ 5?MHz | 1?μHz ~ 12.5?MHz | 1?μHz ~ 25?MHz |
有效最大頻率輸出
| 10?MHz | 25?MHz | 50?MHz |
幅度平坦度(1?Vp-p)
| ≥5?MHz ~ 10?MHz:±0.3?dB | ≥5?MHz ~ 20?MHz:±0.3?dB? ≥20?MHz ~ 25?MHz:±0.5?dB | ≥5?MHz ~ 45?MHz:±0.3?dB? ≥45?MHz ~ 50?MHz:±0.5?dB |
幅度平坦度 (1?Vp-p), 典型值
| ≥5?MHz ~ 10?MHz:±0.2?dB | ≥5?MHz ~ 25?MHz:±0.02?dB | ≥5?MHz ~ 50?MHz:±0.02?dB |
諧波失真 (1?Vp-p)
| 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 10?MHz: | 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 10?MHz:≥10?MHz ~ 25?MHz: | 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 50?MHz: |
諧波失真 (1?Vp-p), 典型值
| 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 10?MHz: | 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 25?MHz: | 10?Hz ~ 20?kHz：≥20?kHz ~ 1?MHz:≥1?MHz ~ 5?MHz:≥5?MHz ~ 50?MHz: |
THD
| ≤0.2% (p-p |
雜散信號(1?Vp-p)
| 10?Hz ~ 1?MHz：≥1?MHz ~ 10?MHz: | 10?Hz ~ 1?MHz：≥1?MHz ~ 25?MHz: | 10?Hz ~ 1?MHz：≥1?MHz ~ 50?MHz: |
雜散信號(1?Vp-p), 典型值
| 10?Hz ~ 1?MHz：≥1?MHz ~ 10?MHz: | 10?Hz ~ 1?MHz：≥1?MHz ~ 25?MHz: | 10?Hz ~ 1?MHz：≥1?MHz ~ 50?MHz: |
相位噪聲, 典型值
| p-p | p-p | |||
殘余時鐘噪聲
| -63?dBm | -63?dBm | -63?dBm |
方波
??頻率范圍
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| 1?μHz ~ 5?MHz | 1?μHz ~ 25?MHz | 1?μHz ~ 40?MHz |
上升/下降時間
| ≤50?ns | ≤9?ns | ≤7?ns |
抖動(RMS)
| 500?ps | 500?ps | 300?ps |
抖動(RMS), 典型值
鋸齒波波
??頻率范圍
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| 1?μHz ~ 100?kHz | 1?μHz ~ 500?kHz | 1?μHz ~ 800?kHz |
線性度, 典型值
| ≤0.2%的峰值輸出 | ≤0.1%的峰值輸出 | ≤0.1%的峰值輸出 |
對稱性
| 0% 到 100.0% |
脈沖波
??頻率范圍
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| 1?mHz 到 5?MHz | 1?mHz 到 25?MHz | 1?mHz 到 40?MHz |
脈沖寬度
| 80.00?ns 至 999.99?s | 16?ns 至 999.99?s | 12?ns 至 999.99?s |
分辨率
| 10?ps或5位 |
脈沖占空比
| 0.001% 至 99.999% (適用于脈沖寬度限制) |
邊沿跳變時間
| 50?ns 至 625?s | 9?ns 至 625?s | 7?ns 至 625?s |
分辨率
| 10?ps或4位 |
前沿延遲：范圍
| (連續模式): 0?ps到周期? (已觸發/選通突發模式): 0?ps到周期 - [脈沖寬度 + 0.8?* (前沿時間 + 后沿時間)] |
前沿延遲：分辨率
| 10?ps或8位 |
過沖, 典型值
抖動(RMS)
| 500?ps | 500?ps | 300?ps |
抖動(RMS), 典型值
其他波形
噪聲帶寬(-3?dB)
| 10?MHz | 25?MHz | 50?MHz |
噪聲類型:
| 白高斯 |
內部噪聲附加
| 在激活時， 輸出信號幅度下降到50% |
電平
| 0.0% ~ 50%的幅度 (Vp-p)設置值 |
分辨率
| 1% |
DC (至50 Ω)
| -10?V 到 +10?V | -5?V 到 +5?V | -5?V 到 +5?V |
??頻率范圍
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| 1?μHz ~ 100?kHz | 1?μHz ~ 500?kHz | 1?μHz ~ 800?kHz |
任意波形
突發模式下任意波形
| 1?mHz 到 2.5?MHz | 1?mHz 到 6.25?MHz | 1?mHz 到 12.5?MHz |
有效模擬帶寬(-3?dB)
| 8?MHz | 70?MHz | |
非易失性存儲器
| 4波形 |
內存: 采樣率 (1K=1024點)
| 2?~ 128?K:250?MS/s | 2?~ 128?K:250?MS/s | 2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s |
垂直分辨率
| 14?位 |
上升/下降時間
| ≤80?ns | ≤14?ns | ≤10?ns |
抖動(RMS)
| 4?ns | 4?ns | 1?ns @ 1?GS/s 4?ns @ 250?MS/s |
??頻率范圍
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| 1?mHz 到 5?MHz | 1?mHz 到 12.5?MHz | 1?mHz 到 25?MHz |
幅度
??范圍, 50?Ω負載
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| 20?mVp-p?至 20Vp-p | 10?mVp-p?至 10Vp-p | 10?mVp-p?至 10Vp-p |
范圍(開路或高阻抗)
| 40?mVp-p?至 40Vp-p | 20?mVp-p?至 20Vp-p | 20?mVp-p?至 20Vp-p |
精度
| ±(2%的設置值 +2?mV)? (1?kHz正弦波, 0?V偏置, >20?mVp-p?幅度) | ±(1%的設置值 +1?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度) | |||
精度（典型值）
| ±(1%的設置值 +5?mV)? (1?kHz正弦波, 0?V偏置, >20?mVp-p?幅度) | ±(0.5%的設置值 +0.5?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度) | |||
分辨率
| 0.1?mVp-p, 0.1?mVRMS, 1?mV, 0.1?dBm或4位 |
單位
| Vp-p, VRMS, dBm (僅正弦波)和伏特(高/低設置) |
輸出阻抗
| 50?Ω |
負載阻抗設置
| 可以選擇： 50?Ω, 1?Ω ~ 10.0?kΩ, 高阻抗 (根據選擇的負載阻抗調整顯示的幅度) |
隔離
| 42?Vpk?最大值到地 |
短路保護
| 信號輸出可以抵抗浮動接地永久短路 |
外部電壓保護
| 為防止信號輸出受到外部電壓影響，可以使用熔絲適配器013-0345-xx |
直流偏置
??范圍(50?Ω負載)
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C |
|---|---|---|
| ±(10?Vpk?- 幅度p-p?÷ 2) | ±(5?Vpk?- 幅度p-p?÷ 2) | ±(5?Vpk?- 幅度p-p?÷ 2) |
范圍(開路或高阻抗)
| ±(20?Vpk?- 幅度p-p?÷ 2) | ±(10?Vpk?- 幅度p-p?÷ 2) | ±(10?Vpk?- 幅度p-p?÷ 2) |
精度
| ±(2% 的 |設置值| + 10?mV + 1% 的幅度 (Vp-p?)) | ±(1% 的 |設置值| + 5?mV + 0.5%的幅度 (Vp-p)) | |||
分辨率
| 1?mV |
正弦波
頻率范圍
| AFG3101C，AFG3102C | AFG3151C，AFG3152C | AFG3251C，AFG3252C |
|---|---|---|
| 1?μHz 至 100?MHz | 1?μHz 至 150?MHz | 1?μHz 至 240?MHz |
突發模式下的正弦波
| 1?μHz 至 50?MHz | 1?μHz 至 75?MHz | 1?μHz 至 120?MHz |
有效最大頻率輸出
| 100?MHz | 150?MHz | 240?MHz |
幅度平坦度(1?Vp-p)
| ≥5?MHz 至 25?MHz：±0.3?dB? ≥25?MHz 至 100?MHz：±0.5?dB | ≥5?MHz 至 ≥25?MHz 至 ≤150?MHz：±0.5?dB | ≥5?MHz 至 25?MHz：±0.3?dB? ≥25?MHz 至 100?MHz：±0.5?dB? ≥100?MHz 至 200?MHz：±1.0?dB? ≥200?MHz 至 240?MHz：±2.0?dB |
幅度平坦度 (1?Vp-p)，典型值
| ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 100?MHz：±0.03?dB | >5?MHz：±0.04?dB? ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 150?MHz：±0.03?dB | ≥5?MHz 至 50?MHz：±0.02?dB? ≥50?MHz 至 100?MHz：±0.02?dB? ≥100?MHz 至 200?MHz：±0.03?dB? ≥200?MHz 至 240?MHz：±0.04?dB |
諧波失真 (1?Vp-p)
| 10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 100?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 ≤150?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 ≥25?MHz 至 240?MHz： |
諧波失真 (1?Vp-p)，典型值
| 10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 100?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 ≥5?MHz 至 100?MHz：≥100?MHz 至 150?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 5?MHz：≥5?MHz 至 25?MHz：≥25?MHz 至 240?MHz： |
THD
| ≤0.2% (p-p |
雜散信號(1?Vp-p)
| 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 100?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 150?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 240?MHz： |
雜散信號(1?Vp-p)，典型值
| 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：≥100?MHz 至 150?MHz： | 10?Hz 至 1?MHz：≥1?MHz 至 25?MHz：≥25?MHz 至 50?MHz：≥50?MHz 至 100?MHz：≥100?MHz 至 240?MHz： |
相位噪聲，典型值
| p-p |
殘余時鐘噪聲
| -57?dBm |
方波
??頻率范圍
| AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|
| 1?μHz ~ 50?MHz | 1?μHz ~ 100?MHz | 1?μHz ~ 120?MHz |
上升/下降時間
| ≤5?ns | ≤3.5?ns | ≤2.5?ns |
抖動(RMS)
| 200?ps | 150?ps | 100?ps |
抖動(RMS), 典型值
鋸齒波波
??頻率范圍
| AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|
| 1?μHz ~ 1?MHz | 1?μHz ~ 1.5?MHz | 1?μHz ~ 2.4?MHz |
Linearity, 典型值
| ≤0.15%的峰值輸出 | ≤0.15%的峰值輸出 | ≤0.2%的峰值輸出 |
對稱性
| 0% 到 100.0% |
脈沖波
??頻率范圍
| AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|
| 1?mHz 到 50?MHz | 1?mHz 到 100?MHz | 1?mHz 到 120?MHz |
脈沖寬度
| 8.00?ns 至 999.99?s | 5.00?ns 至 999.99?s | 4.00?ns 至 999.99?s |
分辨率
| 10?ps或5位 |
脈沖占空比
| 0.001% ~ 99.999% (適用于脈沖寬度限制) |
邊沿跳變時間
| 5?ns 至 625?s | 3?ns 至 625?s | 2.5?ns 至 625?s |
分辨率
| 10?ps或4位 |
前沿延遲：范圍
| (連續模式): 0?ps到周期? (已觸發/選通突發模式): 0?ps到周期 - [脈沖寬度 + 0.8?* (前沿時間 + 后沿時間)] |
前沿延遲：分辨率
| 10?ps或8位 |
過沖, 典型值
抖動(RMS)
| 200?ps | 150?ps | 100?ps |
抖動(RMS), 典型值
其他波形
噪聲帶寬(-3?dB)
| 100?MHz | 180?MHz | 240?MHz |
噪聲類型:
| 白高斯 |
內部噪聲附加
| 在激活時，輸出信號幅度下降到50% |
電平
| 0.0% ~ 50%的幅度 (Vp-p)設置值 |
分辨率
| 1% |
DC (至50 Ω)
| -5?V 到 +5?V | -5?V 到 +5?V | -2.5?V 到 +2.5?V |
??頻率范圍
| AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|
| 1?μHz ~ 1?MHz | 1?μHz ~ 1.5?MHz | 1?μHz ~ 2.4?MHz |
任意波形
突發模式下任意波形
| 1?mHz 到 25?MHz | 1?mHz 到 50?MHz | 1?mHz 到 60?MHz |
有效模擬帶寬(-3?dB)
| 100?MHz | 180?MHz | 225?MHz |
非易失性存儲器
| 4波形 |
內存: 采樣率 (1K=1024點)
| 2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s | 2?~ 16?K:1?GS/s? >16?K ~ 128?K:250?MS/s | 2?~ 16?K:2?GS/s? >16?K ~ 128?K:250?MS/s |
垂直分辨率
| 14?位 |
上升/下降時間
| ≤8?ns | 5?ns | ≤3?ns |
抖動(RMS)
| 1?ns @ 1?GS/s 4?ns @ 250?MS/s | 750?ps @ 1?GS/s 4?ns @ 250?MS/s | 500?ps @ 2?GS/s 4?ns @ 250?MS/s |
??頻率范圍
| AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|
| 1?mHz 到 50?MHz | 1?mHz 到 100?MHz | 1?mHz 到 120?MHz |
幅度
??范圍, 50?Ω負載
| AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|
| 20?mVp-p?至 10Vp-p | ≤100?MHz： 20?mVp-p?至 10Vp-p>100?MHz:20mVp-p?至 8Vp-p | ≤200?MHz： 50?mVp-p?至 5Vp-p>200?MHz:50mVp-p?至 4Vp-p |
范圍(開路或高阻抗)
| 40?mVp-p?至 20Vp-p | ≤100?MHz： 40?mVp-p?至 20Vp-p>100?MHz:40mVp-p?至 16Vp-p | ≤200?MHz： 100?mVp-p?至 10Vp-p>200?MHz:100mVp-p?至 8Vp-p |
精度
| ±(1%的設置 +1?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度) |
精度（典型值）
| ±(0.5%的設置 +0.5?mV) (1?kHz正弦波, 0?V偏置, >10?mVp-p?幅度) |
分辨率
| 0.1?mVp-p, 0.1?mVRMS, 1?mV, 0.1?dBm或4位 |
單位
| Vp-p, VRMS, dBm (僅正弦波)和伏特(高/低設置) |
輸出阻抗
| 50?Ω |
負載阻抗設置
| 可以選擇： 50?Ω, 1?Ω ~ 10.0?kΩ, 高阻抗 (根據選擇的負載阻抗調整顯示的幅度) |
隔離
| 42?Vpk?最大值到地 |
短路保護
| 信號輸出可以抵抗浮動接地永久短路 |
外部電壓保護
| 為防止信號輸出受到外部電壓影響，可以使用熔絲適配器013-0345-xx |
直流偏置
??范圍(50?Ω負載)
| AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|
| ±5?Vpk?DC | ±5?Vpk?DC | ±2.5?Vpk?DC |
范圍(開路或高阻抗)
| ±10?Vpk?DC | ±10?Vpk?DC | ±5?Vpk?DC |
精度
| ±(1% 的 |設置值| + 5?mV + 0.5%的幅度 (Vp-p)) |
分辨率
| 1?mV |
頻率分辨率
1?μHz或12位
內部頻率基準
穩定性
除ARB外所有: ±1?ppm, 0?℃ ~ 50?℃
ARB: ±1?ppm ± 1?μHz, 0?℃ ~ 50?℃
老化
每年±1?ppm
相位(DC, 噪聲, 脈沖除外)
范圍
-180° 到 +180°
分辨率
0.01° (正弦波), 0.1° (其他波形)
內部噪聲附加
在激活時，輸出信號幅度下降到50%
Level
0.0% ~ 50%的幅度 (Vp-p)設置值
分辨率
1%
主要輸出
50?Ω
遠程編程：配置時間，最大值，典型值
GPIB, LAN 10BASE-T / 100BASE-TX, USB 1.1?
兼容SCPI-1999.0和IEEE 488-2標準
??功能變化
| USB | LAN | GPIB |
|---|---|---|
| 81?ms | 81?ms | 81?ms |
頻率變化 (除脈沖外)
| 2.5?ms | 6?ms | 3.2?ms |
頻率變化 (脈沖)
| 40?ms | 37?ms | 32?ms |
幅度變化
| 90?ms | 97?ms | 90?ms |
選擇用戶ARB (USB內存中4k點)
| 48?ms | 50?ms | 49?ms |
選擇用戶ARB (USB內存中128k點)
| 260?ms | 266?ms | 240?ms |
遠程編程：4000點波形數據的數據下載時間, 典型值
| USB | LAN | GPIB |
|---|---|---|
| 47?ms | 78?ms | 320?ms |
電源
100~240?V, 47~63?Hz或115 V, 360~440?Hz
功耗
預熱時間, 典型值
20?分鐘
開機自檢, 典型值
聲音噪聲, 典型值
顯示器
5.6?英寸彩色 TFT LCD
用戶界面和幫助語言
英語, 法語, 德語, 日語, 韓語, 葡萄語, 簡體中文和繁體中文, 俄語 (用戶可以選擇)
AM, FM, PM
載波波形
除脈沖、噪聲和DC外所有
源
內部/外部
內部調制波形
正弦波, 方波, 鋸齒波, 噪聲, ARB
(AM: 最大波形長度4,096; FM/PM: 最大波形長度2,048)
內部調制頻率
2?mHz 到 50.00?kHz
AM調制深度
0.0% 到 +120.0%
最小FM峰值偏差
直流
最大FM峰值偏差
參見下表,?調制: 最大FM峰值偏差
PM 相位偏差
-360.0° 到 +360.0°
脈沖寬度調制
載波波形
脈沖
源
內部/外部
內部調制波形
正弦, 方波, 鋸齒波, 噪聲, ARB
(最大波形長度 2,048)
內部調制頻率
2?mHz 到 50.00?kHz
偏差
0% ~ 50.0%的脈沖周期
最大FM峰值偏差
???正弦
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C | AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|---|---|---|
| 5?MHz | 12.5?MHz | 25?MHz | 50?MHz | 75?MHz | 120?MHz |
方波
| 2.5?MHz | 12.5?MHz | 20?MHz | 25?MHz | 50?MHz | 60?MHz |
ARB
| 2.5?MHz | 6.25?MHz | 12.5?MHz | 25?MHz | 50?MHz | 60?MHz |
其他
| 50?kHz | 250?kHz | 400?kHz | 500?kHz | 750?kHz | 1.2?MHz |
頻移鍵控
載波波形
所有、除脈沖、噪聲和DC外
源
內部/外部
內部調制頻率
2?mHz 至 1.000?MHz
鍵數
2?
掃描
波形
所有，除脈沖、噪聲和DC外
類型
線性, 對數
掃描時間
1?ms ~ 300?s
保持/返回時間
0?ms ~ 300?s
最大總掃描時間
300?s
分辨率
1?ms或4位
總掃描時間精度, 典型值
≤0.4%
最小開始/停止頻率
所有, 除ARB外: 1?μHz
ARB:1?mHz
最大開始/停止頻率
參見下圖
掃描: 最大開始/停止頻率
???正弦波
| AFG3011C | AFG3021C, AFG3022C | AFG3051C, AFG3052C | AFG3101C, AFG3102C | AFG3151C, AFG3152C | AFG3251C, AFG3252C |
|---|---|---|---|---|---|
| 10?MHz | 25?MHz | 50?MHz | 100?MHz | 150?MHz | 240?MHz |
方波
| 5?MHz | 25?MHz | 40?MHz | 50?MHz | 100?MHz | 120?MHz |
ARB
| 5?MHz | 12.5?MHz | 25?MHz | 50?MHz | 100?MHz | 120?MHz |
其他
| 100?kHz | 500?kHz | 800?kHz | 1?MHz | 1.5?MHz | 2.4?MHz |
突發
波形
所有, 除噪聲和DC外
類型
已觸發, 選通 (1?~ 1,000,000個周期或無窮大)
內部觸發速率
1?μs ~ 500.0?s
選通和觸發源
內部, 外部, 遠程接口
調制輸入
通道1, 通道2
輸入范圍
除FSK外所有: ±1?V
FSK: 3.3?V邏輯電平
阻抗
10?kΩ
頻率范圍
DC ~ 25?kHz (122?kS/s)
外部觸發/選通突發輸入
電平
兼容TTL
阻抗
10?kΩ
脈沖寬度
最小100 ns
斜率
正/負, 可以選擇
觸發延遲
0.0?ns 至 85.000?s
觸發延遲分辨率
100?ps或5位
抖動(RMS), 典型值
突發:
10?MHz基準輸入
阻抗
1?kΩ, AC耦合
要求的輸入電壓擺幅
100?mVp-p?至 5?Vp-p
鎖定范圍
10?MHz ±35?kHz
外部通道1附加輸入
僅適用于AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C
阻抗
50?Ω
輸入范圍
-1?V ~ +1?V (DC + 峰值AC)
帶寬
DC ~ 10?MHz (-3?dB) @ 1?Vp-p
觸發輸出(通道1)
電平
正TTL電平脈沖至1 kΩ
阻抗
50?Ω
抖動(RMS), 典型值
AFG3011C/21C/22C:500?ps
AFG3051C/52C:300?ps
AFG3101C/02C:200?ps
AFG3151C/52C:150?ps
AFG3251C/52C:100?ps
最大頻率
4.9?MHz
(4.9?MHz ~ 50?MHz: 部分頻率是輸出;
>50?MHz: 沒有信號是輸出)
時鐘基準輸出 (10?MHz)
AFG3011C, AFG3101C, AFG3102C, AFG3151C, AFG3152C, AFG3251C, AFG3252C only
阻抗
50?Ω，AC 耦合
幅度
1.2?Vp-p?50?Ω負載
臺式機配置
外觀尺寸
高度
156毫米(6.2英寸)
寬度
329.6毫米(13.0英寸)
厚度
168.0毫米(6.6英寸)
重量
凈重
4.5?kg(9.9?磅)
毛重
5.9?kg (12.9磅)
溫度
工作
0?℃ 到 +50?℃
非工作狀態
-30?℃ 到 +70?℃
濕度
工作
≤+40?℃： ≤80%
>+40?℃ ~ 50?℃: ≤60%
海拔高度
最高3,000米(10,000英尺)
EMC 合規性
歐盟
歐盟委員會指令2004/108/EC
安全性
UL 61010-1:2004?
CAN/CSA C22.2?No. 61010-1:2004?
IEC 61010-1:2001?

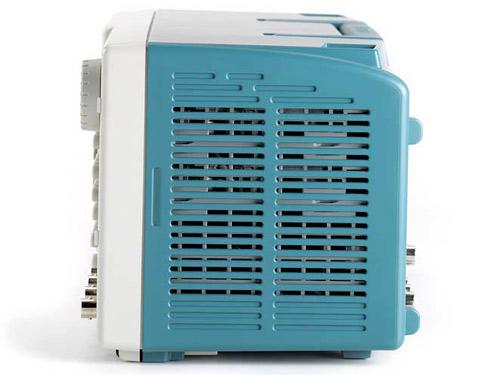

泰克AFG3000C系列任意波形/函數發生器
