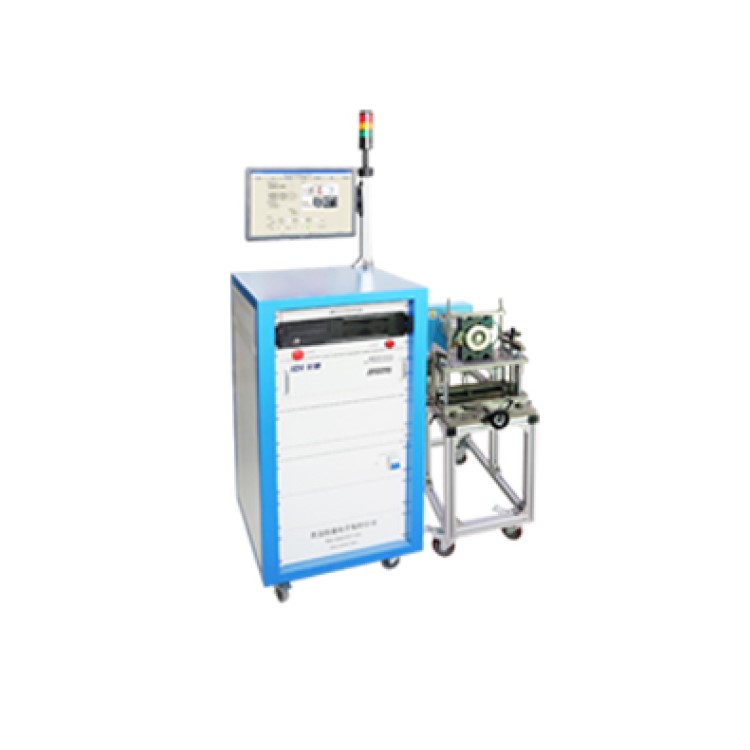

儀迪原廠原裝IDI56HX磁滯測功機

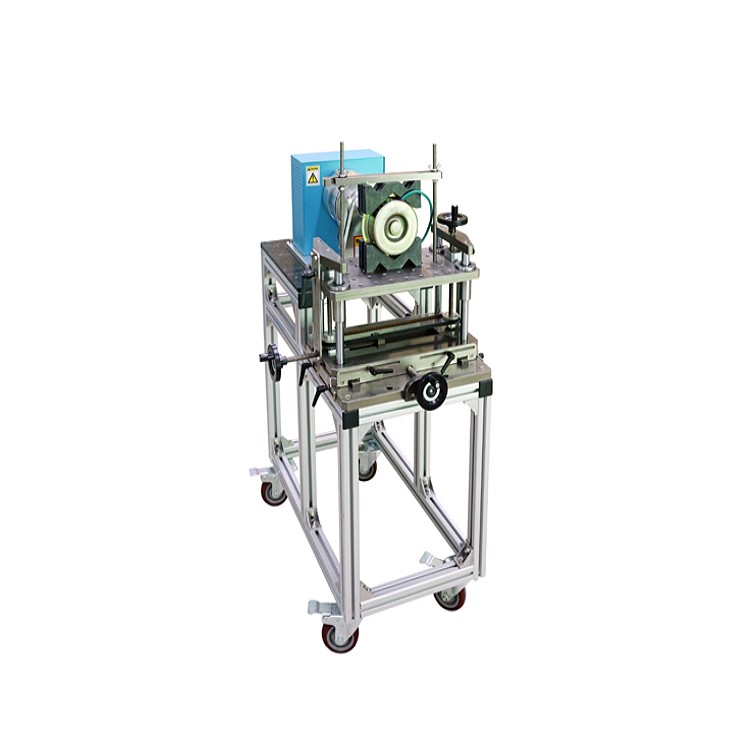

磁滯測功機由帶齒極定子、空心磁滯杯轉子、支架、底板、轉速傳感器、轉矩傳感器、激磁線圈及軸承等組成，適用于中小轉矩、轉速較高的電機測試，如異步電機、小功率直流電機、串激電機、罩極電機及電動工具行業等。磁滯測功機由于不需要依靠轉速產生轉矩，因此可以進行空載到堵轉的全程測試。常規的磁滯測功機使用風扇冷卻，運行功率超過600W的通常采用循環液體（水）冷卻、壓縮氣體冷卻和鼓風機冷卻等。
GAO端磁滯測功機規格及技術參數
序號 | 型號 | 轉矩范圍 | 轉速范圍 | 連續運行 功率 | 短時運行 功率 |
1 | IDI56HF-200B | 0.6~20.00mNm | 0~30000rpm | 8W | 30W |
2 | IDI56HF-300B | 0.8~30.00mNm | 0~30000rpm | 12W | 50W |
3 | IDI56HF-500B | 1.6~50.00mNm | 0~30000rpm | 12W | 50W |
4 | IDI56HF-1KB | 4~100.0mNm | 0~25000rpm | 25W | 90W |
5 | IDI56HA-1KB | 4~100.0mNm | 0~25000rpm | 80W | 200W |
6 | IDI56HF-2KB | 6~200.0mNm | 0~25000rpm | 25W | 90W |
7 | IDI56HA-2KB | 6~200.0mNm | 0~25000rpm | 80W | 200W |
8 | IDI56HF-3KB | 8~300.0mNm | 0~25000rpm | 65W | 250W |
9 | IDI56HA-3KB | 8~300.0mNm | 0~25000rpm | 120W | 400W |
10 | IDI56HF-5KB | 10~500.0mNm | 0~25000rpm | 65W | 250W |
11 | IDI56HA-5KB | 10~500.0mNm | 0~25000rpm | 120W | 400W |
12 | IDI56HF-10KB | 0.04~1.000Nm | 0~25000rpm | 80W | 400W |
13 | IDI56HA-10KB | 0.04~1.000Nm | 0~25000rpm | 350W | 800W |
14 | IDI56HF-20KB | 0.06~2.000Nm | 0~25000rpm | 120W | 580W |
15 | IDI56HA-20KB | 0.06~2.000Nm | 0~25000rpm | 500W | 1000W |
16 | IDI56HF-30KB | 0.12~3.000Nm | 0~25000rpm | 150W | 700W |
17 | IDI56HA-30KB | 0.12~3.000Nm | 0~25000rpm | 800W | 1300W |
18 | IDI56HB-30KB | 0.12~3.000Nm | 0~25000rpm | 900W | 1500W |
19 | IDI56HF-50KB | 0.15~5.000Nm | 0~22000rpm | 200W | 1000W |
20 | IDI56HA-50KB | 0.15~5.000Nm | 0~22000rpm | 1200W | 1500W |
21 | IDI56HB-50KB | 0.15~5.000Nm | 0~22000rpm | 1500W | 2000W |
22 | IDI56HF-60KB | 0.2~6.000Nm | 0~22000rpm | 300W | 1400W |
23 | IDI56HA-60KB | 0.2~6.000Nm | 0~22000rpm | 1500W | 2500W |
24 | IDI56HB-60KB | 0.2~6.000Nm | 0~22000rpm | 2800W | 3200W |
25 | IDI56HF-75KB | 0.2~7.500Nm | 0~22000rpm | 300W | 1400W |
26 | IDI56HA-75KB | 0.2~7.500Nm | 0~22000rpm | 1500W | 2500W |
27 | IDI56HB-75KB | 0.2~7.500Nm | 0~22000rpm | 2800W | 3200W |
28 | IDI56HF-140KB | 1.0~14.00Nm | 0~12000rpm | 700W | 2000W |
29 | IDI56HA-140KB | 1.0~14.00Nm | 0~12000rpm | 1800W | 2800W |
30 | IDI56HB-140KB | 1.0~14.00Nm | 0~12000rpm | 3000W | 3500W |
31 | IDI56HF-280KB | 2~28.00Nm | 0~10000rpm | 1300W | 3800W |
32 | IDI56HA-280KB | 2~28.00Nm | 0~10000rpm | 2800W | 5000W |
33 | IDI56HB-280KB | 2~28.00Nm | 0~10000rpm | 5500W | 7000W |
常規磁滯測功機規格及技術參數
序號 | 型號 | 轉矩范圍 | 轉速范圍 | 連續運行 功率 | 短時運行 功率 |
1 | IDI56HF-200B | 0.8~20.00mNm | 0~30000rpm | 20W | 40W |
2 | IDI56HF-500B | 1.6~50.00mNm | 0~30000rpm | 30W | 50W |
3 | IDI56HF-1KB | 4~100.0mNm | 0~25000rpm | 45W | 80W |
4 | IDI56HF-2KB | 6~200.0mNm | 0~25000rpm | 90W | 200W |
5 | IDI56HF-3KB | 8~300.0mNm | 0~25000rpm | 95W | 250W |
6 | IDI56HF-5KB | 10~500.0mNm | 0~22000rpm | 150W | 350W |
7 | IDI56HF-10KB | 0.04~1.000Nm | 0~18000rpm | 250W | 450W |
8 | IDI56HF-20KB | 0.06~2.000Nm | 0~15000rpm | 350W | 700W |
9 | IDI56HF-30KB | 0.1~3.000Nm | 0~12000rpm | 500W | 900W |
10 | IDI56HW-40KB | 0.2~4.000Nm | 0~12000rpm | 800W | 1200W |
11 | IDI56HF-50KB | 0.16~5.000Nm | 0~8000rpm | 600W | 1000W |
12 | IDI56HW-75KB | 0.3~7.500Nm | 0~8000rpm | 950W | 1500W |
13 | IDI56HF-100KB | 0.4~10.00Nm | 0~4000rpm | 800W | 1200W |
14 | IDI56HW-100KB | 1~10.00Nm | 0~6000rpm | 1200W | 1800W |
15 | IDI56HF-150KB | 0.6~15.00Nm | 0~4000rpm | 1000W | 1500W |
16 | IDI56HW-150KB | 1.2~15.00Nm | 0~4000rpm | 1200W | 1800W |
17 | IDI56HF-200KB | 0.8~20.00Nm | 0~4000rpm | 1200W | 1600W |
18 | IDI56HW-200KB | 2~20.00Nm | 0~4000rpm | 1650W | 2500W |
19 | IDI56HF-300KB | 1.5~30.00Nm | 0~3000rpm | 1800W | 3000W |
20 | IDI56HW-300KB | 3~30.00Nm | 0~3000rpm | 2800W | 4000W |
注：以上技術規格如有變動，恕不另行通知，請以實際簽訂合同所附技術協議為準。特殊規格可定制
